什么是地線？
地線，又稱避雷線，是指用來將電流引入大地的導線;電氣設備漏電時，電流通過地線進入大地，大功率電器尤其需要注意。它的作用是當你的電器設備漏電或感應帶電時能夠快速通過接地線將電流引入大地,從而使設備外殼不再帶電，保證了人員和設備的安全。
激光器、激光設備都需要強大的電力來保證穩定工作，因為有強電的接入，所以接地線是使用過程中非常重要的一個環節。激光器接地線不僅可以防漏電，還可以防干擾；若不接地線或沒接好，機器漏電時不僅工作人員容易受到傷害，還會導致激光器電路板損壞。
廠房排布要求
1.用直徑12的鍍鋅的圓鋼或5*50的鍍鋅角鐵打入地下，深度最好1.5M以上，接地電阻是4歐以內，達不到要求的話最好多打幾個接地樁，中間用鍍鋅扁鐵連起來；
2.用銅線（16平方以上）和設備的接地線鏈接，機床、信號控制柜、穩壓器、激光器地線可并在接線排上，靠近接地樁。
正確接線方法

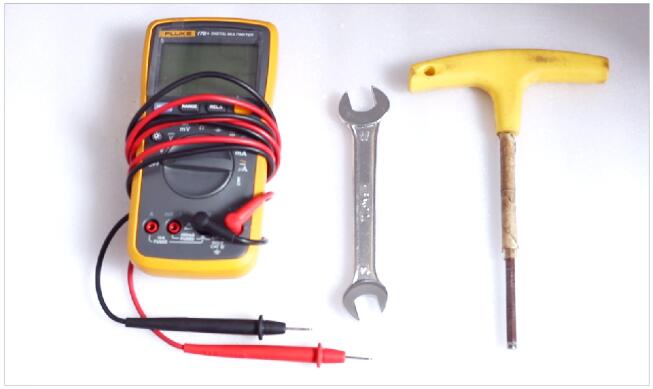

1.準備工具：萬用表、扳手、內六角；

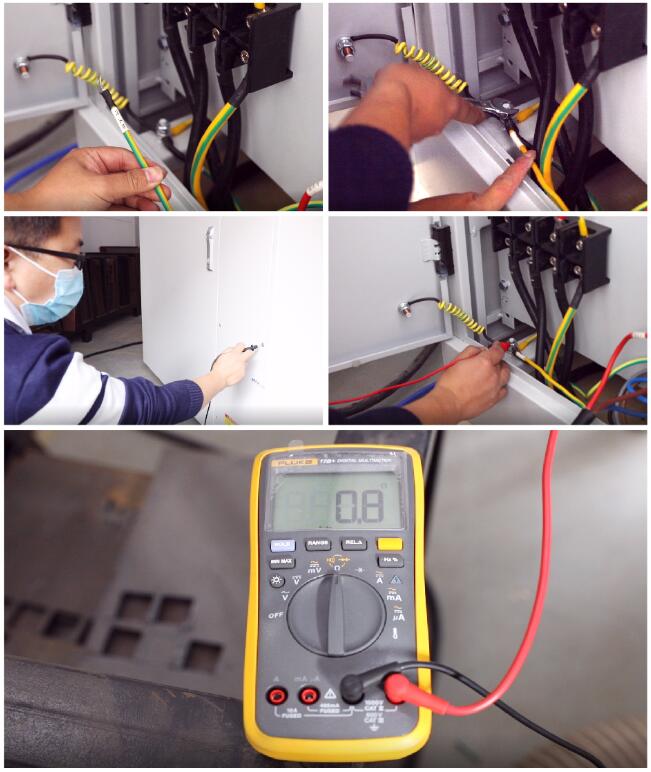

2.把激光器PE線與穩壓器的地線接起來，用萬用表測量激光器外殼與穩壓器地線之間的電阻值，小于1歐則接線合格；同時，把機床和機床控制柜的PE線與穩壓器的地線接起來，用萬用表測量機床和機床控制柜外殼與穩壓器地線之間的電阻值，小于1歐則接線合格。

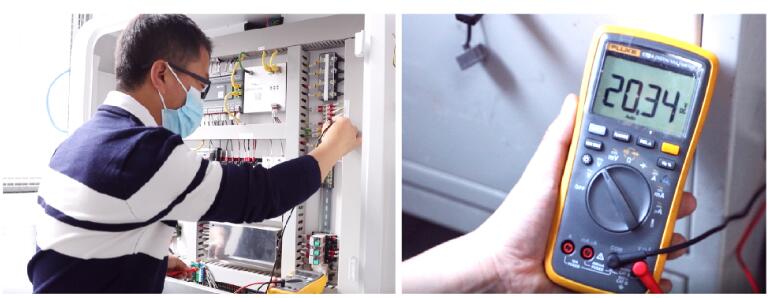

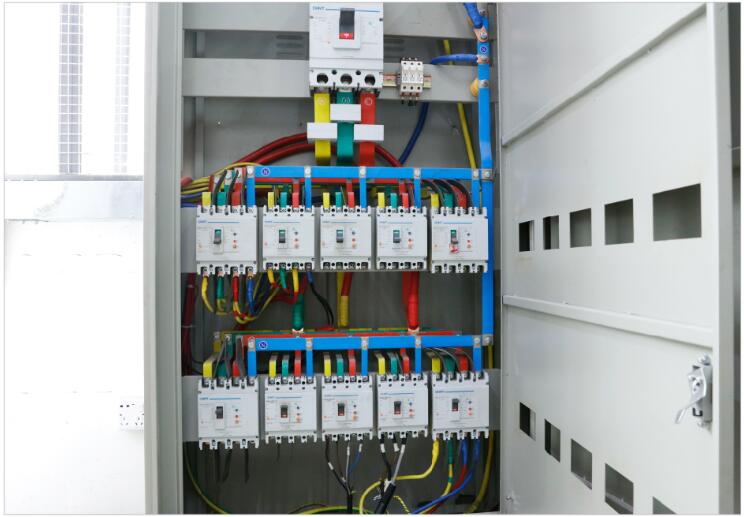

3.排查穩壓器和總配電柜之間的地線連接是否相通，用萬用表測試穩壓器地線和總配電柜地線之間的電阻值，若在4歐以內則是正常；

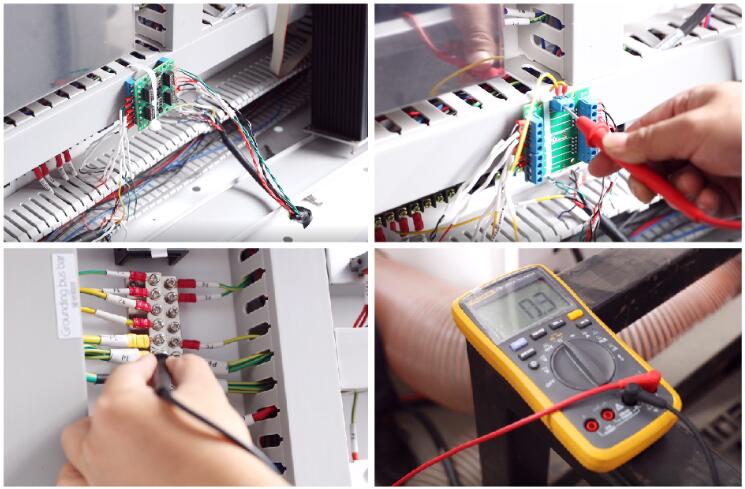

4.安裝保護轉接板，將激光器外控線和機床控制柜通過保護轉接板連接起來，兩根PE線要安裝到轉接板端子上面，安裝完畢后測量保護轉接板PE端子和機床控制柜PE端子處于連通狀態下的電阻值，若小于1歐則安裝合格；
5.排查地線是否安裝合格
①激光器外殼對地線阻抗，萬用表測量需要小于4歐。（超出標準激光器地線未接好）
②激光器與機床外殼阻抗，萬用表測量需要小于1歐.（超出標準機床地線未接好）
③拔掉激光器外控線，機床控制柜上電，外控線未連接時，控制器系統（機床）控制信號連續輸出時，控制信號對地電壓（EN+，EN-，PWM+，PWM-小于25v DA+，DA-小于11v），示波器測量沒有明顯尖峰。（超出標準控制柜地線未接好）
6.完成排查測試且無異常，地線接線完成。
接線不合格的情況:
第一種：漏接。
1) 激光器供電線PE線漏接，沒有連接到穩壓器的地線端子上面；
2) 機床供電線PE線漏接，沒有連接到穩壓器的地線端子上面；
3) 穩壓器輸入端的PE線漏接，沒有連接到斷路器或者配電柜的地線端子上面；
4) 激光器外控線束的PE線漏接，沒有連接到保險轉接板或者機床控制柜的地線端子上面；
5) 機床控制柜供電線PE線漏接，沒有安裝到控制柜的地線端子上面；
第二種：未引到地樁
1) 激光器、機床、機床控制柜的地線和穩壓器的地線之間不通；
2) 穩壓器的地線和輸入端斷路器的地線之間不通；
穩壓器輸入端斷路器的地線和總配電柜的地線之間不通；
